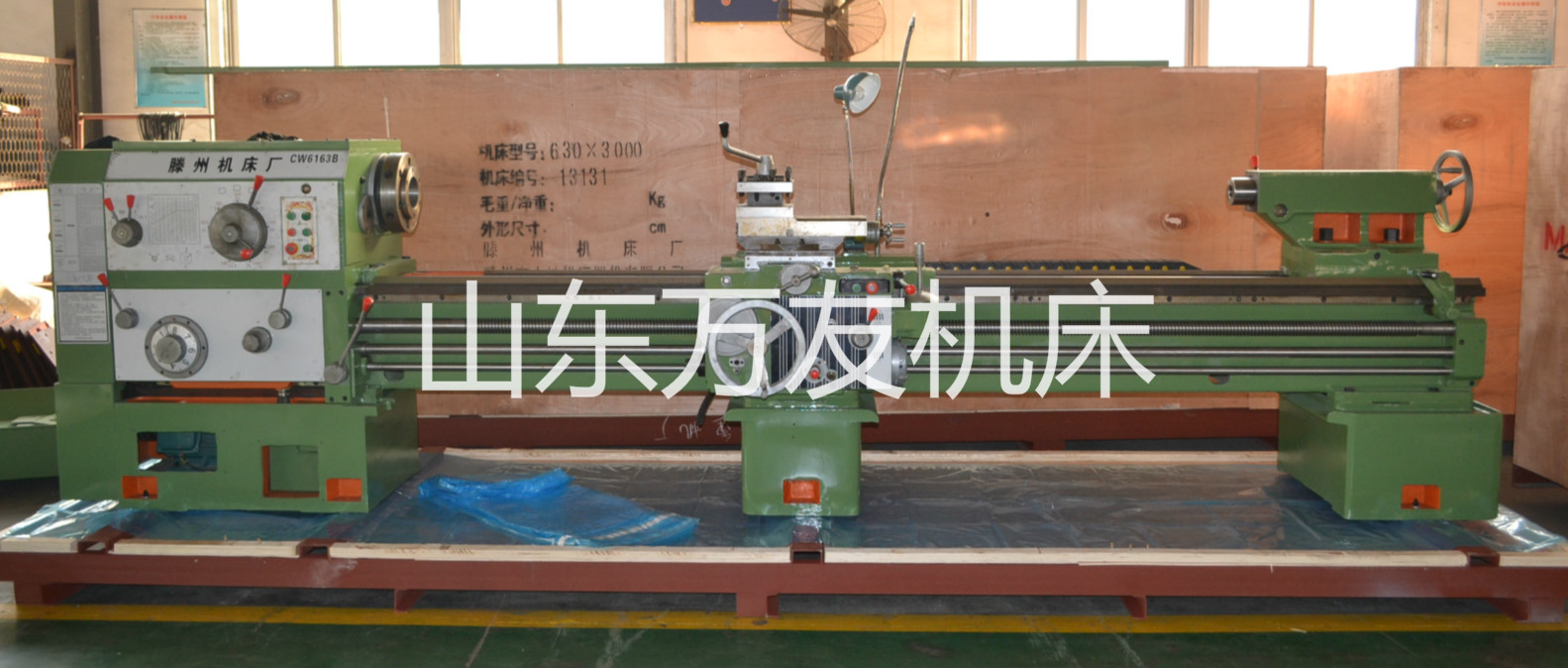

CW61（2）63/80B重型臥式車床



CW6163B
CW6180B
CW61100B
CW61125B
CW6263B
CW6280B
CW62100B
CW62125B
加工能力




床身上最大回轉直徑
630mm
800mm
1000mm
1200mm
馬鞍內最大回轉直徑
800mm
1000mm
1200mm
1400mm
橫拖板上最大回轉直徑
345mm
480mm
680mm
680mm
兩頂尖距
1m 1.5m 2m 3m 4m 5m 6m 8m 10m 12m
床身導軌寬度
600mm
床頭箱




主軸孔徑
105mm (130mm)
主軸錐孔
∮120mm錐度1:16
主軸轉速范圍
0.75-1000r/min
7-720r/min
進給系統




公制螺紋mm
1-240mm (52)
英制螺紋TPI
1-14 (26)
模數螺紋mm
0.5-120mm (53)
徑節螺紋DP
1-28 (24)
縱向進給量
0.1-24.3mm/r
橫向進給量
0.05-12.15mm/r
快速進給縱向/橫向
4000mm/min,2000mm/min
刀架

刀具截面
32*32mm
拖板

滑板最大橫向行程
370mm
430mm
小刀架最大行程
200mm(A型自動走刀行程為170mm)
尾座

尾座套筒直徑
100mm
120mm
尾座套筒錐度
莫氏6#
尾座套筒最大行程
240mm
中心架

中心架
∮20-200mm
跟刀架
∮20-100mm
電機功率

主電機
11kw
快速進給電機
1.1kw


機床的用途和特點
    本機床為萬能通用車床，適用于高速鋼和硬質合金鋼刀具對不同材質的軸類零件，圓筒型和盤狀零件，進行車削外圓、端面、切槽、切斷、鏜孔、車鏜內錐體，車削鑼紋等工序，主軸采用三支承結構，床身采用整體床身，使床身有較高的剛度，機床設有單獨油泵，強制潤滑，溜板、刀架、床鞍、能快速移動，本機床具有剛性強、效率高、安全可靠、操作方便和造型美觀等特點。
